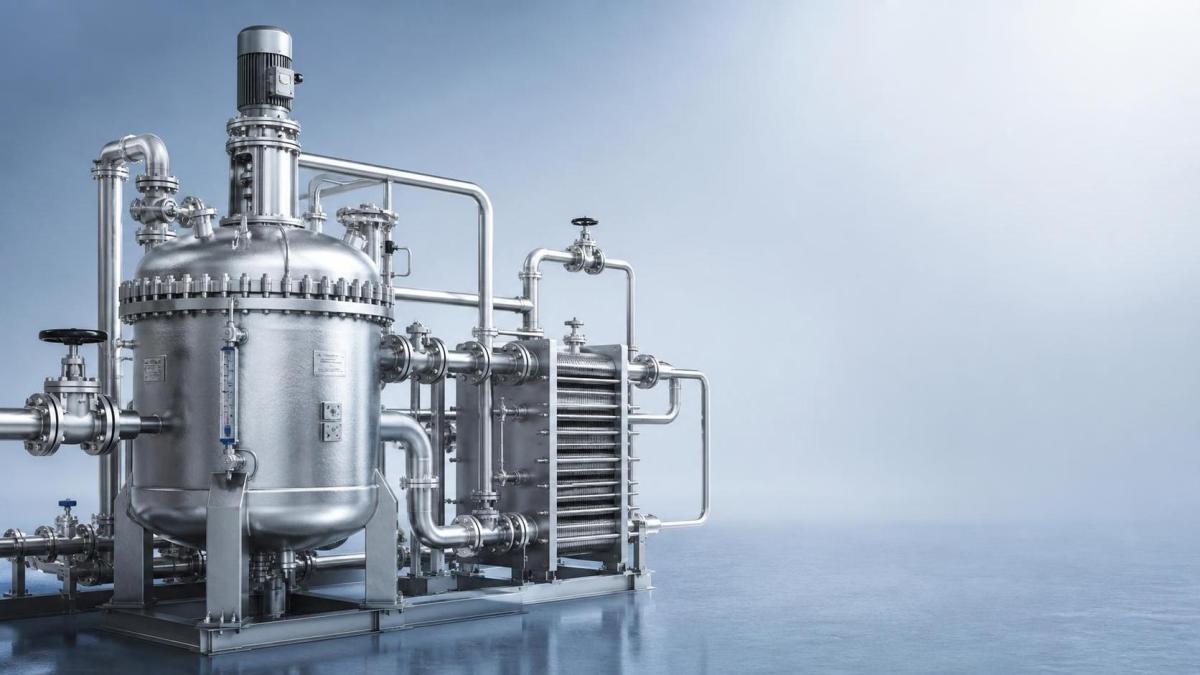

سبائك النيكل لمعدات المعالجة الكيميائية

يتم اختيار سبائك النيكل لمعدات المعالجة الكيميائية عندما لا تستطيع أنواع الفولاذ المقاوم للصدأ العادية الحفاظ على سلامتها في ظروف الخدمة المسببة للتآكل أو ذات درجات الحرارة العالية أو غير المستقرة كيميائياً. وينتج أداؤها عن موازنة دقيقة بين النيكل والكروم والموليبدينوم والنحاس والحديد وعناصر السبك الأخرى التي تكوّن طبقات سطحية واقية وتحافظ على قوة مفيدة تحت الحرارة. وتعتمد الدرجة الصحيحة على كيمياء المائع الفعلية وتركيزه ودرجة حرارته وضغطه ونمط تدفقه ومخاطر التلوث ودورة التشغيل، وليس على الاسم الكيميائي وحده.

قد تواجه المفاعلات والمبخرات وأجهزة غسل الغازات والمكثفات وخطوط النقل والصمامات ومكونات المضخات وأوعية الضغط آليات تآكل مختلفة ضمن عملية واحدة. فقد تفشل سبيكة تؤدي جيداً في محلول حمضي سائِب بالقرب من شق، أو تحت رواسب، أو عند واجهة بخار-سائل، أو في خط فرعي راكد. لذلك يبدأ اختيار المادة بتحديد نطاق التشغيل الكامل، بما في ذلك بدء التشغيل والتنظيف وظروف الاضطراب والتعرض أثناء الإيقاف وأي تغيرات في التركيز ناتجة عن التبخر.

ظروف التآكل التي تحدد اختيار السبيكة

تُستخدم المواد القائمة على النيكل على نطاق واسع عندما تخلق الأحماض المختزلة أو التدفقات المحتوية على الكلوريدات أو المحاليل القلوية أو الهاليدات الرطبة أو الأوساط الكيميائية المختلطة مخاطر قد لا تتحملها المواد التقليدية. يدعم الكروم عموماً مقاومة الظروف المؤكسدة، بينما يكون الموليبدينوم مهماً غالباً عند وجود مخاوف من التآكل النقطي وتآكل الشقوق. ويمكن أن يحسن المحتوى الأعلى من النيكل مقاومة البيئات المختزلة ويقلل قابلية التشقق الإجهادي الناتج عن الكلوريدات في العديد من التطبيقات.

ومع ذلك، لا ينبغي اختيار أي سبيكة من جدول تآكل عام من دون مراجعة العملية المحددة. يمكن أن يتغير سلوك حمض الكبريتيك بصورة جوهرية باختلاف التركيز ودرجة الحرارة. وقد تتطلب خدمة حمض الهيدروكلوريك اختيارات مواد مختلفة جداً تبعاً للمؤكسدات الذائبة والتلوث بالحديد ثلاثي التكافؤ والتهوية والسرعة. ويمكن أن تصبح الخدمة القلوية أيضاً عدوانية عند ارتفاع درجة الحرارة أو زيادة تركيز الوسط. ولا يكفي تركيز الكلوريدات وحده للتنبؤ بالأداء، لأن محتوى الأكسجين والرواسب والتسخين الموضعي والإجهادات المتبقية يمكن أن تغير ظروف التعرض بدرجة كبيرة.

يستحق تآكل الشقوق اهتماماً خاصاً في الوصلات المحشوة بالحشيات والوصلات المتراكبة ومناطق الأنبوب إلى صفيحة الأنابيب والوصلات الملولبة ومشابك الدعم والأنابيب المعزولة. فقد تصبح فجوة ضيقة مختلفة كيميائياً عن مائع العملية المحيط مع استنزاف الأكسجين وتركيز الأنواع المسببة للتآكل. وغالباً ما تكون الهندسة الملساء وتصميم الحشيات المناسب والتصريف وإزالة الأجزاء ذات التدفق الميت مهمة بقدر أهمية الدرجة الاسمية للسبيكة.

مواءمة المواد مع وظائف المعدات

يؤثر شكل المعدات في قرار اختيار المادة. فقد يخضع أنبوب مبادل حراري رقيق لمقاومة التآكل الموضعي والأداء الحراري، بينما يجب أن يفي غلاف وعاء الضغط أيضاً بمتطلبات القوة وقابلية اللحام وحدود التشكيل وتوافر السماكات. وتُدخل أنظمة الأنابيب مسائل مثل التآكل بالتعرية عند الأكواع، والهجوم الشقي تحت الدعامات، والتفاعل الجلفاني مع المعادن المجاورة، وإجهاد التمدد عند الوصلات الصلبة.

غالباً ما تُؤخذ سبائك النيكل-الكروم-الموليبدينوم في الاعتبار للخدمات الحمضية الشديدة أو المحتوية على الكلوريدات، لأنها قد توفر مقاومة واسعة عبر ظروف العمليات المختلطة. وتفيد سبائك النيكل-النحاس في بعض خدمات الفلوريدات ومياه البحر والمحاليل الملحية وبعض الأوساط الحمضية، رهناً بالتأكد من توافقها مع الوسط الفعلي. وقد تناسب مواد النيكل-الحديد-الكروم بيئات الأكسدة ذات الحرارة المرتفعة أو البيئات متوسطة التآكل التي تكون فيها الاستقرار الحراري وخصائص التصنيع مهمة. وينبغي دعم الاختيار النهائي ببيانات فنية حديثة، وباختبارات تآكل أو مراجعة من مختصين عندما تكون الكيمياء غير معتادة.

بالنسبة للمكونات المصنّعة من الصفائح والمعرضة لتدفقات مائية محتوية على الكلوريدات أو مكثفات حمضية، يمكن النظر في صفيحة فولاذ سبائكي Monel عندما تكون سبيكة النيكل-النحاس متوافقة مع كيمياء العملية. ويُعرف Monel 400 بليونته الجيدة ومقاومته للتآكل في كثير من البيئات البحرية والكيميائية وخصائص لحامه العملية. أما Monel K-500 فيتمتع بقوة أعلى من خلال التقسية بالتعتيق، لكن ينبغي مراعاة متطلبات التصنيع والمعالجة الحرارية المختلفة عند استخدامه في المكونات المعرضة للإجهاد.

يجب مراعاة التصميم الميكانيكي والحراري معاً

لا تكفي مقاومة التآكل وحدها لإثبات الملاءمة. تؤثر درجة حرارة التصميم في الإجهاد المسموح وسلوك الزحف والتمدد الحراري واستجابة الكلل واستقرار طبقات السطح الواقية. وقد تتطلب مادة مرضية عند درجة الحرارة المحيطة حساباً معدلاً للسماكة أو درجة مختلفة عند درجات الحرارة المرتفعة. ويمكن للتدرجات الحرارية عبر صفائح الأنابيب ورؤوس الأوعية والانتقالات الملحومة أن تولد إجهاداً موضعياً مرتفعاً حتى عندما يكون ضغط التشغيل الكلي متوسطاً.

تتميز سبائك النيكل عادة بسلوك تمدد حراري مختلف عن الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو التيتانيوم أو الإنشاءات المبطنة. لذا ينبغي فحص التجميعات متعددة المواد للتحقق من الحركة التفاضلية أثناء التسخين والتبريد. وقد تحتاج حلقات التمدد والوصلات المرنة والدعامات المنزلقة وتصميم الوصلات إلى تعديل. ويمكن أن يؤدي تثبيت خط عملية عالي السبائكية بشكل صلب في هيكل من الفولاذ الكربوني دون مراعاة الحركة إلى تحميل اللحامات والفلنجات والفوهات بما يتجاوز حالة الخدمة المقصودة.

كما أن السرعة مهمة. قد يشجع التدفق المنخفض على تكوّن الرواسب وخلايا التركيز، بينما قد تؤدي السرعة الزائدة إلى إزالة الطبقات الواقية أو تسريع التعرية عند مواضع التضييق. وينبغي تحديد الملاط والمواد الصلبة المحمولة والسائل الومضي والتدفق ثنائي الطور بصورة منفصلة عن خدمة السائل النظيف. فقد يبدو الأنبوب المستقيم مرضياً بينما تتدهور الأكواع ومداخل المضخات وصمامات التحكم ومناطق الاصطدام أولاً.

ضوابط التصنيع التي تحمي أداء مقاومة التآكل

تتطلب سبائك النيكل تعاملاً منضبطاً أثناء القطع والتشكيل واللحام والتشطيب. يمكن أن يسبب التلوث بالفولاذ الكربوني الناتج عن استخدام أقراص الجلخ أو الفرش السلكية أو طاولات المناولة أو مواد السفع المشتركة ظهور بقع صدأ وقد يبدأ هجوماً موضعياً. وتقلل الأدوات المخصصة أو مناطق العمل النظيفة التي تم التحقق منها هذا الخطر. وينبغي تحديد حالة السطح عندما تؤثر في أداء الخدمة؛ إذ تُفضل الأسطح المخللة والمنظفة عادة لمعدات العمليات المسببة للتآكل، لأن القشور المدمجة وألوان الحرارة قد تضعف مقاومة التآكل.

قد يزيد التشكيل على البارد القوة، لكنه قد يترك إجهاداً متبقياً. وعندما يكون التشقق الإجهادي بفعل الكلوريدات أو التشقق القلوي أو الكلل مصدر قلق، ينبغي مراجعة تاريخ التشكيل وأي معالجة مطلوبة لتخفيف الإجهاد كجزء من إجراء التصنيع. وينبغي أن تكون أنصاف أقطار التشكيل مناسبة لسماكة الصفيحة المختارة وحالة السبيكة لتجنب التصلب المفرط بالتشغيل أو تشقق الحواف.

ينبغي أن تتناول تأهيل إجراءات اللحام السبيكة الأساسية ومعدن الحشو وتكوين الوصلة والإدخال الحراري والتحكم بين التمريرات وغاز الحماية والتنظيف بين التمريرات. وينبغي عموماً اختيار الحشو للحفاظ على مقاومة التآكل عبر منطقة اللحام، وليس لمجرد مطابقة القوة عند درجة حرارة الغرفة. يمكن أن يزيد الإدخال الحراري المفرط التشوه ويغير البنية المجهرية الموضعية، بينما قد تترك الحماية غير الكافية أسطحاً مؤكسدة تتطلب تنظيفاً مناسباً. وتكتسب حماية جانب الجذر أهمية خاصة للأنابيب والمعدات رقيقة الجدار التي تنقل موائع مسببة للتآكل.

• حدد شكل المادة وحالتها ونطاق السماكة ومتطلبات التتبع اللازمة قبل بدء التصنيع.
• أبعد مواد الوسم المحتوية على الكبريت والمنظفات المكلورة وسوائل القطع غير المتحقق منها عن أسطح السبائك الملامسة للموائع.
• افحص أشكال اللحام والانتقالات في المواضع التي قد يتكون فيها سائل راكد أو رواسب أو شقوق أثناء التشغيل.
• سجل لحام الإصلاح ومعالجة السطح بعد اللحام، لأن هذه التفاصيل قد تؤثر في نتائج الفحص اللاحقة.

تفاصيل الاستلام والتخزين والتركيب

ينبغي التحقق من الصفائح والشرائط والأنابيب والتجهيزات والقضبان الواردة مقارنة بتعيين المادة المقصود ووثائق الصهرة والأبعاد وحالة السطح. وقد يكون التعريف الإيجابي للمواد مناسباً للمكونات التي ستصبح غير قابلة للوصول بعد التجميع أو للأنظمة التي تستخدم عدة سبائك متشابهة بصرياً. ويُعد خلط المواد خطراً متكرراً عند تخزين سبائك النيكل والفولاذ المقاوم للصدأ والفولاذ الكربوني معاً.

أثناء النقل والتخزين، يعد الفصل الجاف عن الفولاذ الكربوني والحماية من الملح والرطوبة والبقايا الكيميائية احتياطات منطقية. لا يكون التلامس المباشر مع رفوف الفولاذ الكربوني ضاراً دائماً على الفور، لكن الرطوبة المحتجزة والتلوث بالحديد يمكن أن يعقدا التنظيف والفحص اللاحقين. ولا ينبغي إزالة الأغشية الواقية إلا عندما لا تعود تخدم غرضاً في المناولة، كما يجب ألا تبقى بقايا المواد اللاصقة على أسطح العمليات الساخنة.

تحدد جودة التركيب غالباً ما إذا كانت السبيكة المختارة تستطيع تحقيق عمر الخدمة المتوقع. تحتاج أسطح الفلنجات إلى محاذاة صحيحة حتى لا يؤدي تحميل البراغي إلى تشويه الوصلة. ويجب أن تكون الحشيات متوافقة كيميائياً وملائمة لدورة درجات الحرارة. وينبغي أن تتجنب دعامات الأنابيب مصائد الرطوبة الضيقة، وأن تُصمم أنظمة العزل للحد من دخول الكلوريدات والماء حيث يكون التآكل الخارجي تحت العزل ممكناً. وتتطلب مياه الاختبار الهيدروستاتيكي اهتماماً أيضاً؛ إذ يمكن أن يؤدي التعرض المطول لمياه اختبار ملوثة أو عالية الكلوريدات إلى هجوم سطحي يمكن تجنبه في الأنظمة الحساسة.

الفحص أثناء الخدمة

تتبع خطة الفحص المفيدة آلية التدهور المحتملة بدلاً من تطبيق الفترة الزمنية نفسها على كل مكون. وقد تتطلب أنابيب المبادلات الحرارية فحصاً بالتيارات الدوامية حيث يُتوقع فقدان في الجدار أو تآكل نقطي. ويمكن للفحص البصري الخارجي أن يكشف عن بقع التسرب أو العزل المتضرر أو الدعامات الفاشلة أو الرواسب المعرضة لتكوين الشقوق. وتكون مراقبة السماكة أكثر إفادة عندما تُجرى في مواقع المخاطر العالية المعروفة، مثل الأكواع ونقاط الحقن ومناطق البخار والمناطق الواقعة بعد أجهزة خفض الضغط.

عند ظهور مؤشر على التآكل، ينبغي أن يحافظ التحقيق على أدلة حالة العملية. فقد يؤدي تنظيف سطح قبل توثيق الرواسب ونمط الهجوم واللحامات القريبة وتاريخ المائع إلى إزالة دلائل لازمة للتمييز بين التآكل العام والتآكل النقطي والتآكل تحت الرواسب والتأثيرات الجلفانية أو الضرر الميكانيكي. وقد يتضمن العلاج تغيير المادة، لكنه قد يتطلب بدلاً من ذلك تصحيح توزيع التدفق أو إزالة شق أو تحسين التصريف أو تغيير كيمياء التنظيف أو التحكم في التلوث.

تُبنى معدات المعالجة الكيميائية الموثوقة على قرار اختيار مادة يظل مرتبطاً بواقع التصنيع والتركيب والتشغيل. توفر سبائك النيكل نطاقاً واسعاً من المقاومة والقدرة على تحمل درجات الحرارة العالية، إلا أن قيمتها تعتمد على مواءمة السبيكة وشكل المنتج مع أشد الظروف الموثوقة ضمن النظام.
