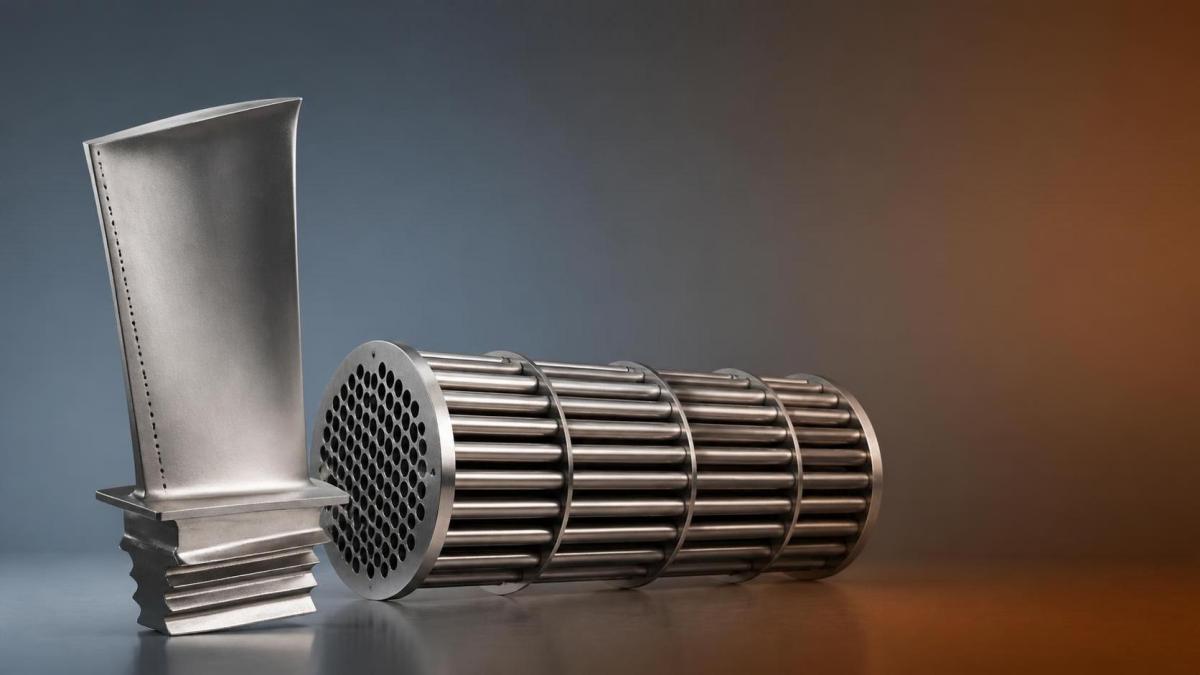

سبائك النيكل لصناعات الطيران وتوليد الطاقة

لماذا تظل سبائك النيكل أساسية للمعدات ذات العواقب الجسيمة

نادراً ما يبدأ مشترو الطيران وتوليد الطاقة بسؤال بسيط مثل: «أي سبيكة نيكل هي الأقوى؟». السؤال الأكثر فائدة هو: أي مادة يمكنها الاحتفاظ بخصائصها المطلوبة بعد سنوات من التعرض للحرارة والضغط والأكسدة والاهتزاز والموائع والدورات الحرارية المتكررة؟

هذا التمييز مهم لأن السبيكة قد تؤدي أداءً جيداً في اختبار شد مخبري ومع ذلك تتعطل مبكراً أثناء الخدمة. فقد يتعرض أحد مكونات التوربين لدرجات حرارة معدنية مرتفعة، وتركيزات إجهاد موضعية، وتلف الطلاء، وآلاف دورات البدء والإيقاف. وقد يواجه أنبوب مبادل حراري في محطة طاقة ماءً يحتوي على الكلوريدات، وترسبات، وتغيرات في التركيب الكيميائي، وفترات طويلة يمكن خلالها لآلية تآكل صغيرة أن تتحول إلى تسرب أو توقف قسري. وفي كلا القطاعين، يكون اختيار المادة قراراً يتعلق بالموثوقية قبل أن يصبح قراراً للشراء.

تظل السبائك القائمة على النيكل مهمة لأنها توفر مجموعة من الخصائص لا تستطيع أنواع الفولاذ العادي والعديد من درجات الفولاذ المقاوم للصدأ توفيرها باستمرار: مقاومة فقدان القوة عند درجات الحرارة المرتفعة، والأكسدة، والزحف، والتآكل الساخن، والبيئات المائية أو بيئات العمليات القاسية. لكن «سبيكة النيكل» فئة واسعة. واختيار سبيكة بناءً على اسم عائلتها فقط، أو على رقم درجة حرارة واحد، هو أحد أكثر الطرق شيوعاً لخلق مخاطر يمكن تجنبها.

قطاعان، وأولويات فشل مختلفة

تشترك أنظمة الدفع في الطيران والتوربينات الغازية الثابتة في قدر كبير من منطق المواد نفسه، إلا أن أولويات تشغيلها ليست متطابقة. تفرض محركات الطائرات متطلبات صارمة تتعلق بالوزن والتعب والتصنيع وإمكانية التتبع على كل جزء دوار وثابت. وقد تعمل التوربينات الغازية الصناعية لفترات طويلة تحت حمل مستقر نسبياً، لكنها غالباً ما تواجه جودة وقود مختلفة، وتلوث هواء السحب، وممارسات صيانة، ودورات تشغيل مختلفة. وتقدم محطات البخار والأنظمة النووية والبنية التحتية للطاقة المتجددة مجموعة أخرى من اعتبارات التآكل وحدود الضغط.

بالنسبة للمكونات القريبة من غرفة الاحتراق أو القسم الساخن من التوربين، غالباً ما يكون الشاغل الرئيسي هو التوازن بين مقاومة الزحف والمقاومة البيئية. وعند درجات الحرارة المرتفعة، لا تكفي بيانات القوة التقليدية. يحتاج المصممون إلى معرفة ما إذا كانت السبيكة ستتشوه ببطء تحت إجهاد مستمر، وما إذا كانت حدود الحبيبات ستظل مستقرة، وكيف يتغير تركيبها المجهري بعد التعرض، وما إذا كان هجوم الأكسدة أو التآكل الساخن سيقلل المقطع القابل للاستخدام.

أما بالنسبة للقنوات والأغلفة والمثبتات والأختام والمشعبات ومعدات المبادلات الحرارية والأنظمة المساعدة، فقد يكون التهديد المسيطر مختلفاً: تآكل الكلوريد، أو التفاعل الجلفاني، أو عدم توافق التمدد الحراري، أو تعب الاهتزاز، أو التحسس الناتج عن التصنيع. لذلك يتحدد الاختيار الصحيح بآلية التلف الفعلية للمكون، وليس بهيبة تسمية سبيكة معينة.

المواضع التي تخلق فيها المواد القائمة على النيكل قيمتها

في محركات الطائرات والتوربينات الغازية، ترتبط السبائك الفائقة القائمة على النيكل على نطاق واسع بالشفرات والريش الثابتة ومعدات الاحتراق والأقراص والأجزاء الأخرى العاملة عند درجات حرارة مرتفعة. وتأتي قيمتها من أنظمة سبائكية مصممة للحفاظ على القوة والاستقرار البنيوي عند درجات حرارة تلين فيها مواد كثيرة بسرعة. ووفقاً للدرجة وشكل المنتج، قد يساهم كل من الكروم والكوبالت والموليبدينوم والألومنيوم والتيتانيوم والنيوبيوم والتنغستن وعناصر أخرى في مقاومة الأكسدة أو التقوية بالمحلول الصلب أو التقسية بالترسيب أو استقرار الطور.

وفي توليد الطاقة، تخدم سبائك النيكل أيضاً في بيئات أقل إثارة للانتباه ظاهرياً لكنها لا تقل تطلباً. وتشمل الأمثلة معدات معالجة غازات المداخن، والأنابيب عالية السبائك، وأنظمة استعادة الحرارة، ومعدات الطاقة الحرارية الجوفية، وخطوط المعالجة الكيميائية، والمعدات النووية المساعدة، وأنظمة التبريد بمياه البحر. وهنا قد تركز عملية الاختيار بدرجة أكبر على التآكل الموضعي، وتآكل الشقوق، والتشقق الناتج عن التآكل الإجهادي، أو مقاومة الأحماض المختزلة والمؤكسدة، بدلاً من الزحف عند درجات الحرارة المرتفعة.

هذا الاختلاف مهم تجارياً. فقد يستخدم مصنع المعدات الأصلية للتوربينات، ومزود الصيانة، ومشغل محطة الطاقة جميعاً عبارة «سبيكة نيكل عالية الحرارة»، مع أنهم يحتاجون إلى أشكال وشهادات وظروف تشغيل آلي ومسارات فحص مختلفة تماماً. ولا ينبغي التعامل مع الصفائح والقضبان والقضبان الدائرية والأنابيب والأسلاك ومخزون الطرق والمساحيق والمواد المصبوبة باعتبارها قابلة للتبادل لمجرد أنها تشترك في تركيب كيميائي اسمي للسبيكة.

حدود درجات الحرارة تحتاج إلى سياق، لا إلى لغة تسويقية

غالباً ما تذكر نشرات بيانات المواد درجة حرارة قصوى للخدمة، لكن ينبغي قراءة هذا الرقم كنقطة بداية لا كموافقة تصميمية. تعتمد درجة الحرارة المسموح بها على مستوى الإجهاد، والعمر التشغيلي المطلوب، والجو المحيط، والتدرجات الحرارية، والهندسة، وحالة السطح، وما إذا كان التحميل مستمراً أو دورياً. وقد يكون تشغيل مكون لفترة قصيرة عند درجة حرارة مرتفعة مقبولاً، بينما قد لا تكون السبيكة نفسها مناسبة تحت حمل مستمر لعشرات الآلاف من الساعات.

بالنسبة لتطبيقات التوربينات، ينبغي للمهندسين الفصل بين درجة حرارة مسار الغاز ودرجة حرارة المعدن. إذ يمكن لتصميم التبريد وطلاءات الحاجز الحراري وسماكة الجدار وانتقال الحرارة الموضعي أن تجعل الحالة الفعلية للسبيكة مختلفة جداً عن درجة حرارة مدخل التوربين المعلنة. وبالمثل، لا يلغي الطلاء الحاجة إلى ركيزة متوافقة؛ إذ يجب النظر إلى عيوب الطلاء وتأثيرات الانتشار واختلافات التمدد الحراري كجزء من النظام بأكمله.

بالنسبة لمعدات الخدمة في بيئات التآكل، قد لا يوضح حد درجة الحرارة المعلن الكثير عن تركيز الكلوريد أو محتوى الأكسجين أو الرقم الهيدروجيني أو تكوّن الترسبات أو سرعة التدفق أو المناطق الراكدة. ويمكن لهذه المتغيرات أن تغير آلية التآكل بالكامل. ولذلك يبدأ القرار السليم بشأن السبيكة بالتركيب الكيميائي للمائع ونطاق التشغيل، بما في ذلك ظروف الاضطراب ودورات التنظيف وفترات التوقف وأحداث التلوث المحتملة.

لـ Monel دور، لكنه ليس سبيكة توربينات شاملة

غالباً ما تكون سبائك Monel ذات قيمة حيث يوفر التركيب الكيميائي للنيكل والنحاس مقاومة قوية لمياه البحر وبعض الأوساط المسببة للتآكل. وهي ذات صلة بسلاسل توريد الطيران والطاقة عندما يتعرض المكون للأجواء البحرية أو مياه البحر أو موائع العمليات الكيميائية أو ظروف محددة للأنظمة المساعدة. ومع ذلك، لا ينبغي تحديدها بصورة عابرة كبديل لسبيكة فائقة قائمة على النيكل في أكثر الأقسام سخونة في توربين غازي أو محرك نفاث.

على سبيل المثال، يمكن النظر في قضيب سبيكة Monel من Monel 400 أو K-500 للأعمدة والمثبتات والوصلات والأجزاء المتعلقة بالمضخات أو المعدات المرتبطة بالبيئات البحرية المقاومة للتآكل، حيث يكون المطلب الحاكم هو مقاومة التآكل المائي إلى جانب القوة الميكانيكية. ويكون محتوى النيكل الاسمي فيه عادة ضمن نطاق 65-70% والنحاس ضمن نطاق 29-33%، لكن الملاءمة النهائية تظل معتمدة على الدرجة والمعالجة الحرارية وحالة المنتج وبيئة الخدمة.

يمكن أن يكتسب Monel K-500 القوة عبر معالجة التعتيق، بينما يمكن أن يؤثر التشغيل على البارد والمعالجة بالمحلول أيضاً في الأداء للدرجات والأشكال المطبقة. وينبغي لفرق الشراء طلب حالة التسليم صراحةً بدلاً من افتراض أن مادة موصوفة باسم «Monel» فقط ستلبي قوة الخضوع أو الصلادة أو سلوك التعب المطلوب. ويمكن أن تختلف قيم قوة الشد المعلنة بدرجة كبيرة حسب نوع السبيكة والمعالجة الحرارية، لذا فإن نطاقاً عاماً في كتالوج ليس بديلاً عن متطلب خاص بمكون معين.

ما الذي ينبغي أن تغطيه مواصفة شراء جادة

عندما تدخل مادة السبيكة في خدمة حرجة للطيران أو التوربينات أو حدود الضغط أو خدمة ذات عواقب جسيمة، ينبغي أن يتجاوز أمر الشراء مجرد ذكر درجة السبيكة والمقاس. ويجب أن تحول المواصفة التجارية المتطلب الهندسي إلى شروط توريد قابلة للفحص.

• هوية المادة: حدد الدرجة المعترف بها، ومعيار المنتج المطبق، وحدود التركيب الكيميائي، وقواعد الاستبدال المسموح بها. ولا تكفي الأسماء التجارية وحدها.
• شكل المنتج وحالته: اذكر ما إذا كان المطلوب قضيباً أو قضيباً دائرياً أو كتلة طرق أو صفيحة رقيقة أو لوحاً أو أنبوباً أو سلكاً أو مادة تغذية للصب، إلى جانب الحالة المطلوبة مثل الملدنة أو المعالجة بالمحلول أو المعتقة أو المشغلة على البارد أو أي حالة أخرى.
• الخصائص الميكانيكية والبيئية: حدد متطلبات الشد والخضوع والصلادة والصدم والتعب والزحف والتآكل أو التشقق ذات الصلة بحالة الخدمة الفعلية.
• إمكانية التتبع: اشترط التعريف على مستوى الصهرة ووثائق اختبار المواد. وللتطبيقات الحرجة، وضح ما إذا كانت هناك حاجة إلى إشراف طرف ثالث أو عينات محتفظ بها أو اختبارات إضافية.
• نطاق الفحص: اتفق على تفاوتات الأبعاد وتشطيب السطح والاختبار بالموجات فوق الصوتية واختبار السوائل المتغلغلة وفحص التيارات الدوامية وتوقعات اتجاه تدفق الحبيبات أو متطلبات الفحص اللاإتلافي الأخرى حسب الاقتضاء.
• ضوابط التصنيع: وضح مسار الصهر ومتطلبات إعادة الصهر ونسبة التخفيض بالطرق وضوابط المعالجة الحرارية والقيود على لحام الإصلاح عندما يستدعيها التطبيق.

ينبغي أن تكون المتطلبات متناسبة مع المخاطر. فقد يؤدي تطبيق وثائق بدرجة الطيران على دعامة كيميائية منخفضة المخاطر إلى زيادة التكلفة ومدة التسليم دون فائدة ذات معنى. وعلى العكس، فإن قبول مستندات مصنع عامة لمكون دوار أو محتفظ بالضغط قد يترك فجوة تحقق خطيرة.

غالباً ما تظهر مخاطر سلسلة التوريد بعد اختيار الدرجة

تواجه مشاريع سبائك النيكل صعوبات شائعة ليس لأن الدرجة غير معروفة، بل لأن الحصول على الشكل والأبعاد والمعالجة الحرارية وحزمة التأهيل المطلوبة معاً يكون صعباً. فقد تتطلب القضبان كبيرة القطر والأنابيب رقيقة الجدار والمطروقات المعقدة والتركيب الكيميائي المحكوم بدقة دورات إنتاج أطول من منتجات الفولاذ المقاوم للصدأ القياسية. ويمكن أن تتأثر مدد التسليم أيضاً بتوافر النيكل وعناصر السبك، وطاقة الصهر، وجدولة المعالجة الحرارية، والحاجة إلى اختبارات إضافية.

ينبغي للمشترين التمييز بين التوافر في المخزون والتوافر المؤهل. فقد يمتلك المورد مادة بالدرجة الاسمية الصحيحة في مخزونه، لكن المنتج قد يفتقر إلى تفاوت المقاس المطلوب أو الحالة أو إمكانية التتبع أو نتائج الاختبار أو مسار التصنيع المعتمد. وتنشأ المشكلة نفسها عندما تقطع المادة من المخزون: إذ يجب أن تظل العلاقة بين القطعة الموردة ووثائق الصهرة الأصلية واضحة.

تكون المواءمة التقنية المبكرة ذات قيمة خاصة عندما تكون عملية التشغيل الآلي صعبة. فالعديد من سبائك النيكل عالية الأداء تتصلب بالتشغيل بسرعة ويمكن أن تولد حرارة قطع كبيرة. وقد يصبح اختيار مادة يبدو اقتصادياً لكل كيلوغرام مكلفاً إذا تم تجاهل سماحات التشغيل الآلي أو استراتيجية الأدوات أو قابلية اللحام أو التحكم في التشوه أو الفحص النهائي. وينبغي لفرق التصميم والتوريد تقييم إجمالي تكلفة التصنيع والعمر التشغيلي المتوقع، وليس سعر المادة وحده.

يتعلق القرار بصورة متزايدة بأدلة دورة الحياة

يتجه قطاعا الطيران وتوليد الطاقة نحو مزيد من الصيانة القائمة على الحالة وإمكانية التتبع الرقمي وتقييم دورة الحياة. ويزيد هذا الاتجاه من قيمة المواد ذات تاريخ الإنتاج الخاضع للتحكم الجيد والسلوك طويل الأجل المتوقع. كما يزيد التدقيق في قابلية الإصلاح وادعاءات المحتوى المعاد تدويره واستمرارية التوريد والقدرة على تكرار الخصائص عبر الدفعات.

بالنسبة للمشترين، تتمثل الخطوة العملية التالية في ربط كل مكون بآلية الفشل المسيطرة عليه ودرجة حرارة الخدمة وكيمياء التعرض وحالة الإجهاد والعمر المتوقع وعواقب الفحص. وعندئذ فقط تصبح مقارنة السبائك الفائقة القائمة على النيكل وسبائك الحديد والنيكل ومواد النيكل والنحاس والدرجات المقاومة للتآكل أو البدائل الأقل تكلفة ذات معنى. إن أفضل سبيكة ليست تلك التي تحمل مواصفة رئيسية أكثر إثارة للإعجاب؛ بل هي التي تتوافق حالتها الموثقة ومسار معالجتها وسلوكها أثناء الخدمة مع مخاطر التشغيل الفعلية للمكون.
